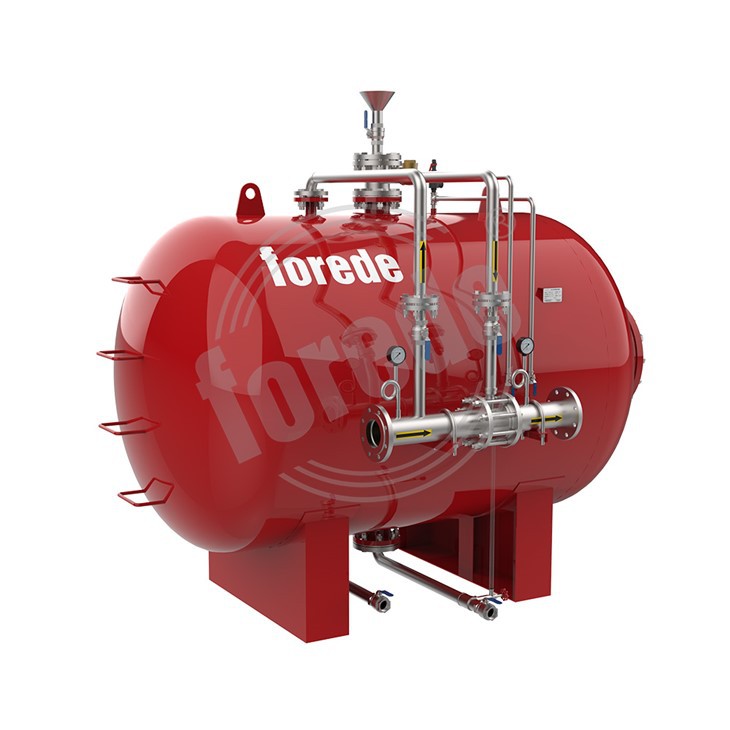

Schaumblasentank Für Brandschutz

Produkteinführung:

Die Druckproportionalmischvorrichtung der FOREDE-Serie (Schaumtank) besteht aus einem Drucktank, einer Kapsel, einem Proportionalmischer, einem Sicherheitsventil, einem Auslassventil, einem Manometer, einem Einwegventil sowie verschiedenen Steuerventilen und Rohrleitungen. Eine Vorrichtung, die Druckwasser von einer Pumpe liefert, ersetzt die Schaumflüssigkeit in einem bestimmten Verhältnis und mischt sie mit dem Druckwasser, um eine Schaumwassermischung zu bilden. Da die Kapsel die Schaumflüssigkeit vom Wasser trennt, kann die Schaumflüssigkeit beim nächsten Mal verwendet und gemischt werden, wenn sie nicht aufgebraucht ist. Die Genauigkeit ist stabil und zuverlässig.

Anfrage senden

Download

Beschreibung

Technische Parameter

Die FOREDE-Serie von Schaumblasentanks mit normalem Standardzubehör wird als komplette Einheit mit integriertem Übersetzungsregler, Steuerventilen, Füllstandsanzeige und anderem erforderlichen Zubehör geliefert, um die Installation vor Ort zu vereinfachen.

Basierend auf den Anforderungen an die Durchflussrate der Schaumwasserlösung für die Gefahrenbereiche stehen verschiedene Modelle / Größen von Schaumblasentanks zur Verfügung, um den unterschiedlichen technischen Anforderungen gerecht zu werden.

Funktionsprinzip: Wenn das Druckwasser durch den Proportionalmischer fließt, gelangt ein Teil des Druckwassers (3% - 6%) aus dem Abzweigrohr (Wassereinlassrohr) in den Schaumflüssigkeitsspeichertank, um die Kapsel zusammenzudrücken und die Kapsel zu ersetzen gleiche Menge Schaumflüssigkeit aus dem Flüssigkeitsauslass Das abgelassene Wasser wird mit einem anderen Teil des Wassers (97% -94%) im Proportionalmischer gemischt, um eine Schaumwassermischung zu bilden, und am Ende dem Schaumgenerator zugeführt, um Luftschaum zu erzeugen zur Brandbekämpfung.

_20210302105012

_20210302105052

Spezifikation

Modell	DN	L (mm)	L1 (mm)	L2 (mm)	H (mm)	H1 (mm)	B (mm)	B1 (mm)	Einlass& Auslass
PHYML-300	600	800	380	820	1700	950	800	520	DN65
PHYML-500	700	900	380	820	1950	950	900	570	DN65
PHYML-600	700	900	380	820	2200	950	900	570	DN65
PHYML-800	900	1100	380	820	1900	950	1100	680	DN65
PHYML-1000	1100	1300	380	900	2000	950	1450	800	DN100
PHYML-1200	1100	1300	380	900	1850	950	1450	800	DN100
PHYML-1500	1200	1400	380	900	2100	950	1450	680	DN100
PHYML-2000	1400	1600	380	900	2150	950	2000	930	DN150
PHYML-3000	1600	1800	380	900	2200	950	2150	1060	DN150

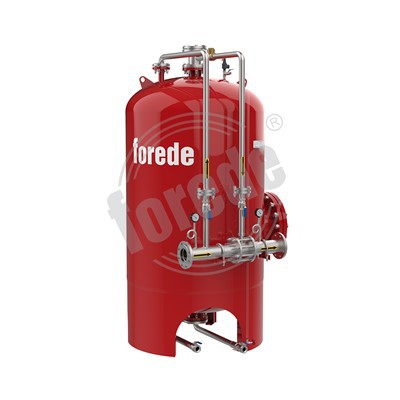

* Andere vertikale Schaumblasentankgrößen können ebenfalls angepasst werden. Kontaktieren Sie uns einfach für weitere Informationen.

Modell	Kapazität (Liter)	Fließrate (LPS)	Durchflussbereich (LPS)	Bewertet W.Pressure (Bar)	W.Druckbereich (Balken)	Mischverhältnis
PHYML-200	200	24	4 - 24	16	6 - 16	3% oder 6%
PHYML-300	300
PHYML-500	500
PHYML-600	600
PHYML-800	800	32	8 - 32
PHYML-1000	1000
PHYML-1200	1200
PHYML-1500	1500
PHYML-2000	2000
PHYML-2500	2500	48	12 - 48
PHYML-3000	3000	48	12 - 48

* Andere Durchflussraten verfügbar, kontaktieren Sie uns für weitere Informationen.

Beliebte label: Schaumblasentank für Brandschutz, China, Hersteller, Lieferanten, Großhandel, Preis

- Hergestellt nach Wahl des Kunden GG

- Auslegungsdruck 12,1 bar (175 psi)

- Blase in polyesterverstärkten Hypalon-Neopren-Polymeren

- Blasentanks sind überdimensioniert, um eine konzentrierte Wärmeausdehnung des Konzentrats zu ermöglichen (Volumenexpansionszugabe)

- Typenschild aus korrosionsbeständigem Material

- Maschine Argon-Lichtbogen geschweißte Umfangs- und Längsnähte für maximale Qualität und Haltbarkeit
- Geschweißte Hebeösen für einfache Handhabung
- Überdruckventil auf der Wasserseite

-OEM funktionsfähig
