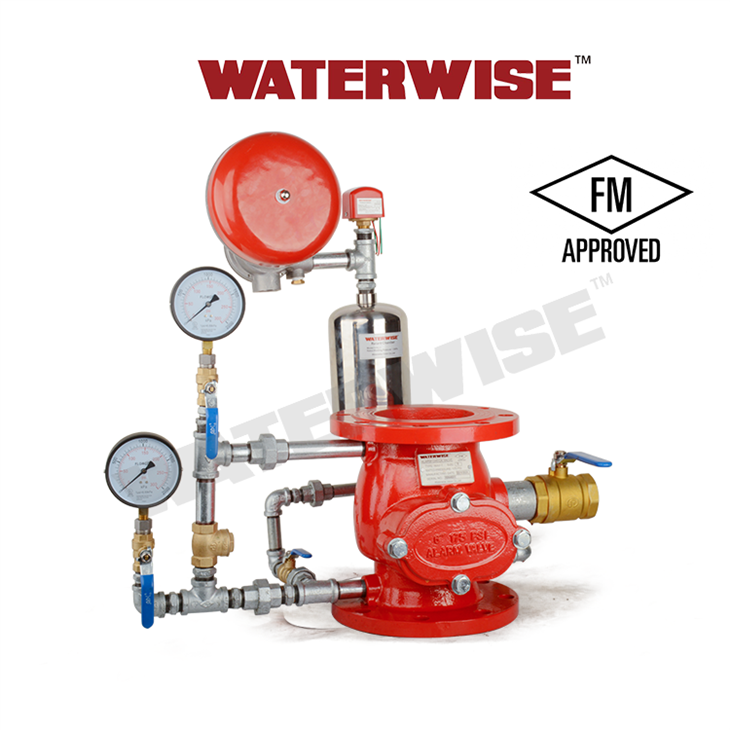

Sprinkler-Nassalarmventil

Funktionsprinzip der Alarmventilgruppe
Das Funktionsprinzip der Alarmventilgruppe  variiert je nach Typ. Am Beispiel des Nässealarmventils ist sein Funktionsprinzip wie folgt:

Quasi-Arbeitszustand: Das Nassalarmventilgerät befindet sich über einen längeren Zeitraum in einem reaktionsfähigen Zustand und die Systemseite ist mit Wasser unter Arbeitsdruck gefüllt. Der Wasserfülldruck in der Rohrleitung wird durch Druckstabilisierungseinrichtungen wie Löschwassertanks, Druckstabilisierungspumpen und pneumatische Wasserversorgungsanlagen aufrechterhalten.

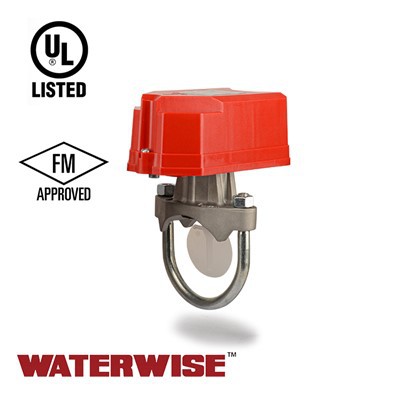

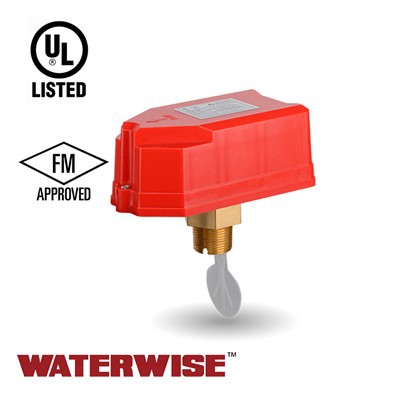

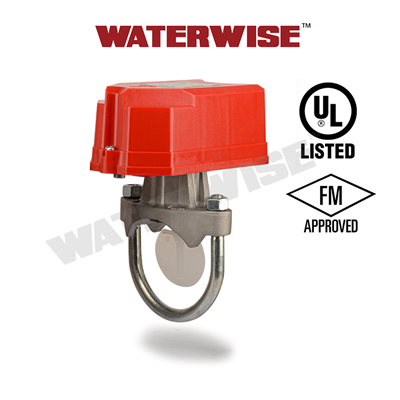

Brandausbruch: Unter Einwirkung der Brandtemperatur bewegt sich das wärmeempfindliche Element des geschlossenen Sprinklerkopfes, der Sprinklerkopf öffnet sich und beginnt, Wasser zu versprühen. Zu diesem Zeitpunkt wechselt das Wasser in der Firewall von statisch zu fließend, und der Wasserdurchflussanzeiger bewegt sich, um ein elektrisches Signal zu senden, das die Information über das Versprühen von Wasser in einem bestimmten Bereich auf dem Feuermelder-Controller anzeigt.

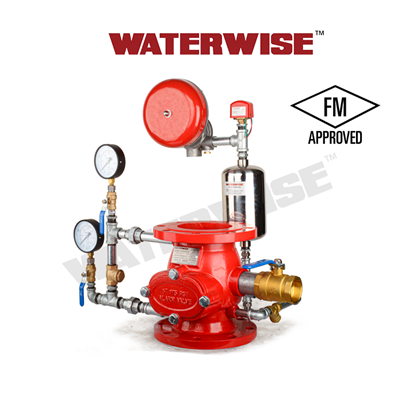

Druckänderung: Aufgrund des kontinuierlichen Wassersprühens und der Druckentlastung ist der obere Wasserdruck des Nassalarmventils niedriger als der untere Wasserdruck. Unter der Wirkung der Druckdifferenz öffnet sich automatisch das ursprünglich geschlossene Nassalarmventil. Zu diesem Zeitpunkt fließt das unter Druck stehende Wasser durch das Nassalarmventil zur Stromversorgung und gleichzeitig wird der Kanal zur hydraulischen Alarmglocke geöffnet.

Alarmtöne: Nachdem der Verzögerer mit Wasser gefüllt ist, ertönt über die hydraulische Alarmglocke ein akustischer Alarm. Der Durchflussschalter des Hochwassertanks oder der Druckschalter auf der offiziellen Website des Systems aktiviert und gibt ein Signal aus, um die Wasserversorgungspumpe direkt zu starten.

Systemstart: Nachdem die Wasserversorgungspumpe in Betrieb genommen wurde, ist der Systemstartvorgang abgeschlossen.
