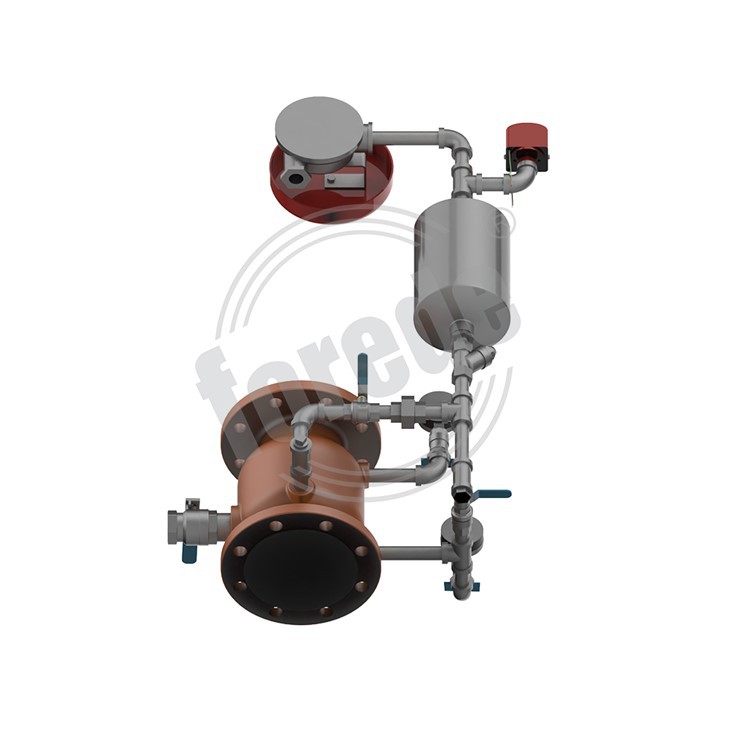

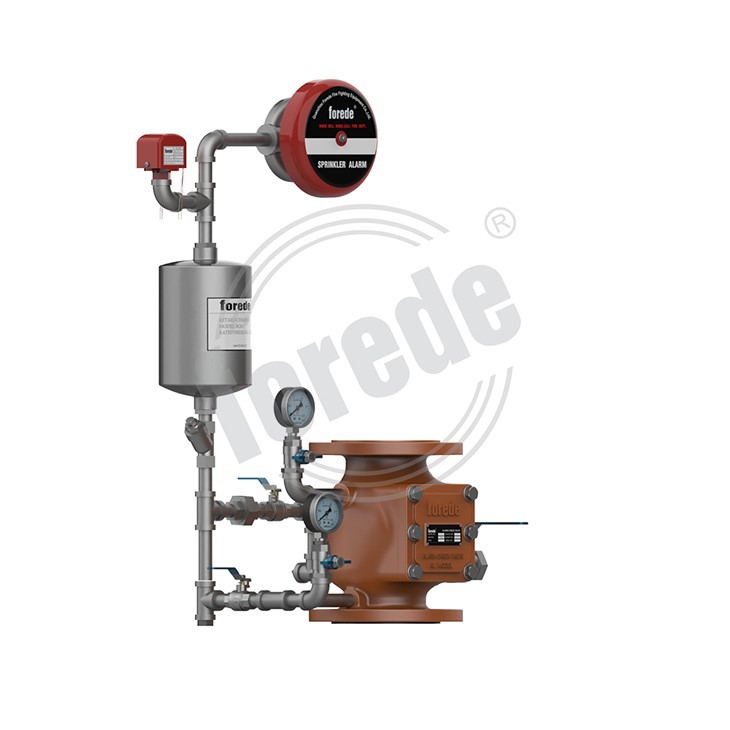

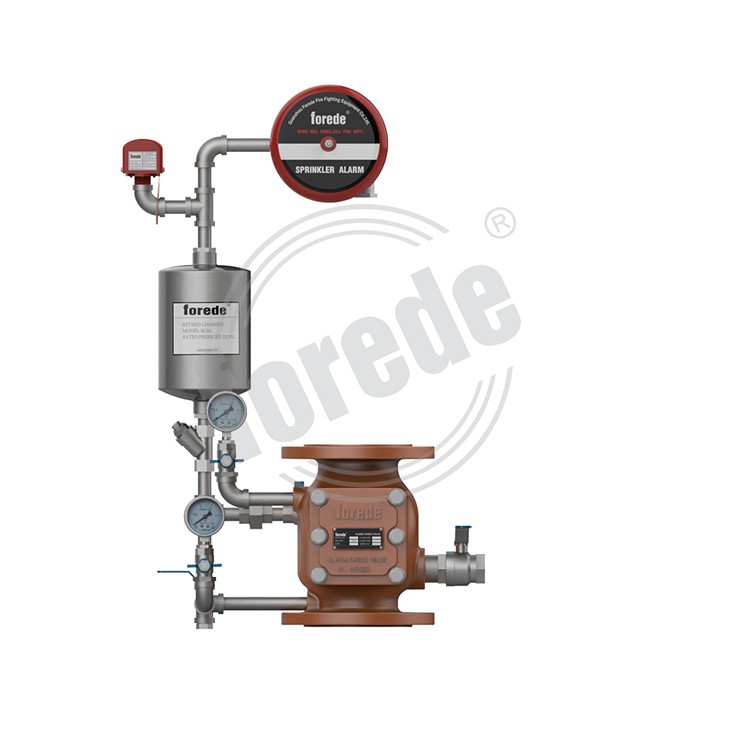

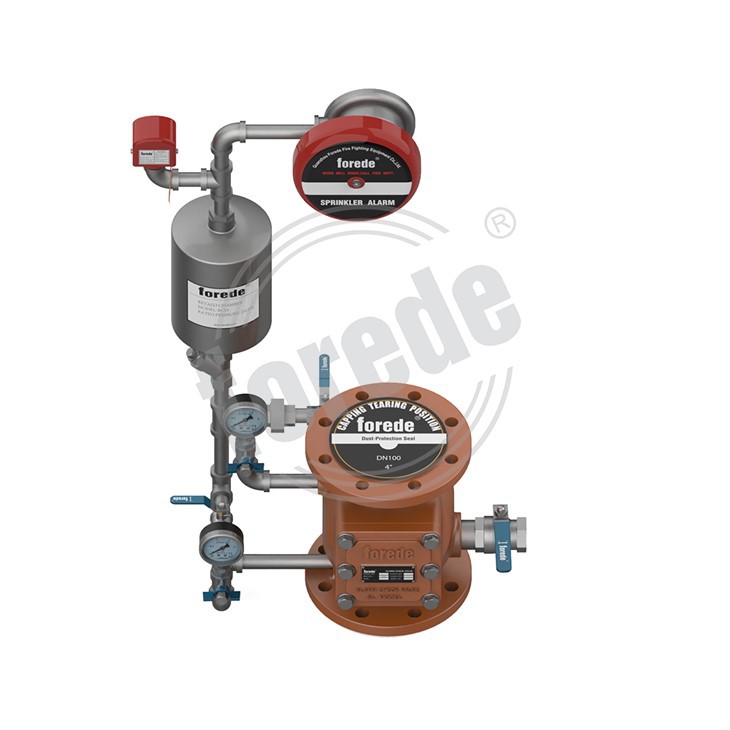

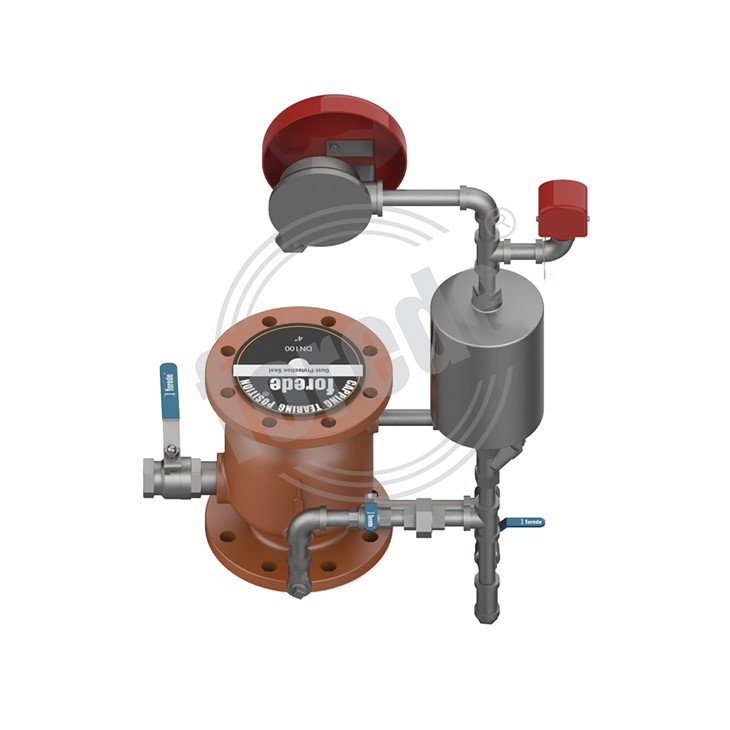

Das Nassalarmventil besteht hauptsächlich aus einem Ventilkörper, einem Ventilsitz, einer Ventilscheibe, einer Dichtung, einer Pleuelstange, einem Ringnut-Bypass-Verbindungsrohr und einem Manometer-Anschlussrohr.
Das Nassalarmventil sollte auf dem Hauptstandrohr der Sprinkleranlage installiert werden, und die Installationshöhe sollte den Anforderungen an die Konstruktion und die Standard-Netzsammlung entsprechen, und das Abflussrohr sollte nicht nur an das Entwässerungssystem angeschlossen werden. Der Abflusstrichter sollte mit der nahe gelegenen Abflussstelle verbunden werden.
Die Angelegenheiten, die während der Installation und des Betriebs des Nassalarmventils beachtet werden müssen, sind wie folgt.
1. Achten Sie bei der Installation des Nassalarmventils auf die Richtung des Ventilkörpers. Und führen Sie vor der Installation eine Rohrleitungsspülung durch, um Sedimentation von Schlamm, Sand und Schmutz zu vermeiden und eine Verstopfung der Ringnut zu vermeiden.
2. Wenn während der Installation festgestellt wird, dass selbst wenn das Nassalarmventil geschlossen ist, noch Wasser aus dem Ablassanschluss des Delayers fließt, was darauf hinweist, dass die Ventilklappe nicht dicht verschlossen ist und überprüft, repariert oder aktualisiert werden sollte.
3. Der Betriebszustand der Alarmanlage sollte regelmäßig überprüft werden. Im Allgemeinen kann Wasser durch das Endprüfgerät der automatischen Sprinkleranlage abgeleitet werden, um zu bestätigen, ob der Druckschalter, die hydraulische Alarmglocke und das Nassalarmventil normalerweise bewässert werden.
4. Überprüfen Sie häufig, ob das Rohrleitungssystem blockiert ist. Die Inspektionsmethode ist: Schließen Sie das Ventil an der Rohrleitung zum Delayer und zur hydraulischen Alarmglocke und öffnen Sie den Kugelhahn des Hauptabflussrohrs. Wenn eine große Menge Wasser abfließt, ist die Pipeline ungehindert.
Material | Körper | Sphäroguss |
Klöppel | SS304 mit NBR | |
Dudelsack | SS304 | |
Kugelhahn & Sieb & Rückschlagventil | Messing | |
Wassermotor Gong | SS304 | |
Betriebsdruck | 12 bar | |
Dichtungsprüfdruck | 24 bar | |
Anwendbare Temperatur | 4°C bis 70°C | |
Installation | Vertikal | |
Durchflussschalter-Kontaktkapazität | DC24V,0,5A | |
Verbindung | Flansch × Flansch | |
Verfügbare Größe | DN80 bis DN250 (3" bis 10") | |
Beliebte label: Kosten für Alarmrückschlagventil, China, Hersteller, Lieferanten, Großhandel, Preis
1) Ventilkörper aus duktilem Gusseisen, weniger Gewicht und zusätzliche Festigkeit.
2) Einfache Wartung erfordert nur die Demontage des Ventildeckels.
3) Die alle beweglichen Teile können gewartet werden, ohne das Ventil aus der eingebauten Position zu entfernen.
4) Einfaches Design für einfache Installation und Bedienung.
5) Vertikale Installation.
6) CCCF-zertifiziert.
