Produktbeschreibung
Überblick
Körper: Schlankes, waffelähnliches Design, das zwischen zwei Rohrleitungsflanschen passt.
Scheibe: Eine kreisförmige Platte (der „Schmetterling“), die sich dreht, um das Ventil zu öffnen oder zu schließen.
Schaft/Schaft: Verbindet die Scheibe mit dem Aktuator oder Griff.
Sitz/Auskleidung: Bietet eine Dichtfläche, typischerweise aus Gummi, PTFE oder anderen Elastomeren.
Funktionsprinzip
Die Scheibe dreht sich im Ventilkörper um 90 Grad.
Offene Position: Scheibe ist parallel zur Strömung → minimale Behinderung.
Geschlossene Position: Die Scheibe steht senkrecht zur Strömung → dichtet den Durchgang ab.
Manuell (Hebel/Getriebe) oder automatisch (pneumatische, elektrische oder hydraulische Antriebe) betrieben.
Merkmale

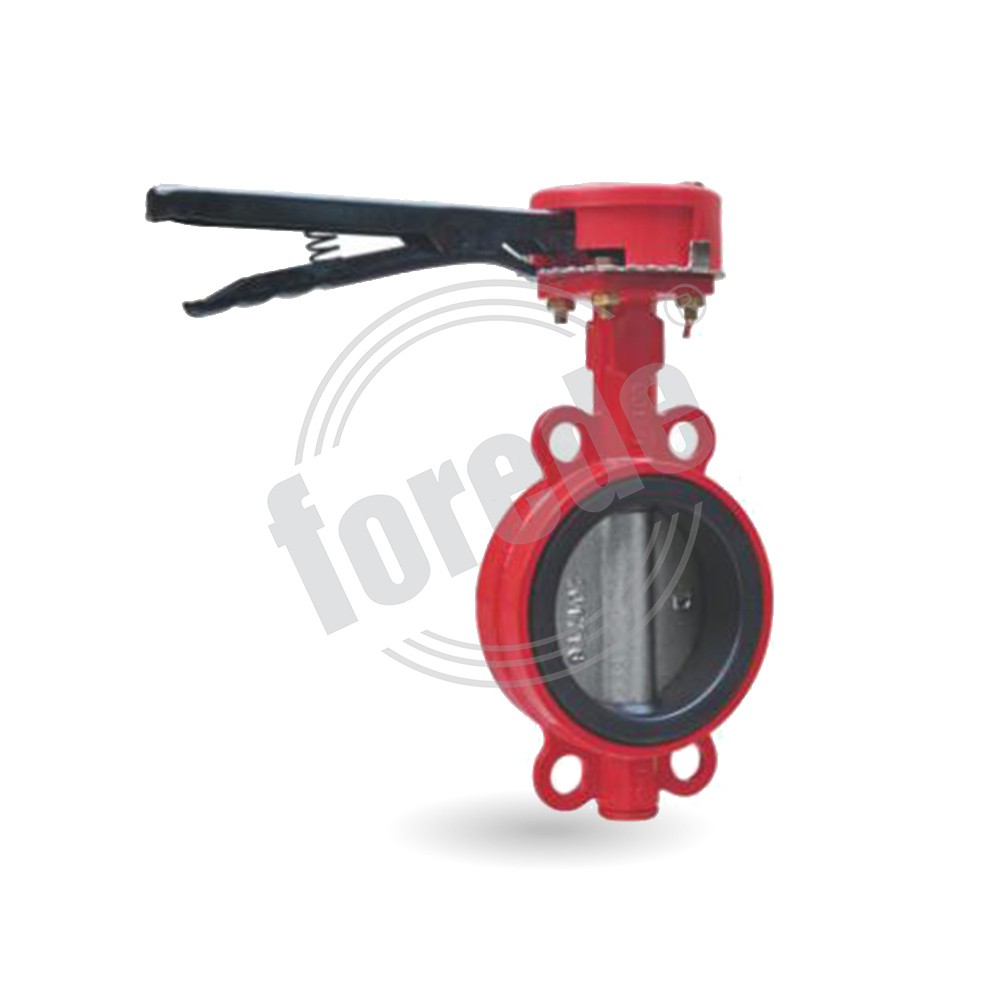

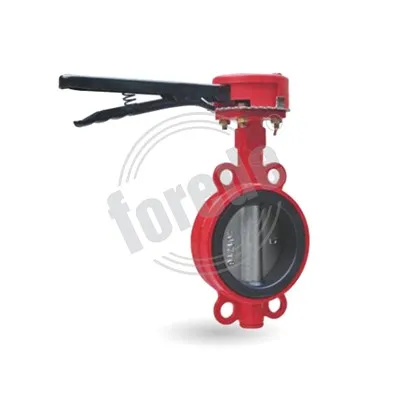

Produktname: Griff-Wafer-Absperrklappe
Material: Sphäroguss
Arbeitsdruck: 1,6 MPa
Oberflächenveredelung: Epoxidrot oder Blau
Produktparameter
forede® Griff-Wafer-Absperrklappe mit unterschiedlicher Größe und Standard für Option:
| Modell | Material | Größe | Arbeitsdruck |
Oberflächenveredelung |
| ZSXDF7-Q-50-16-S | Sphäroguss |
DN50(2'') |
16 bar |
Epoxidharz Rot oder Blau |
| ZSXDF7-Q-65-16-S | Sphäroguss |
DN65 (2,5'') |
16 bar |
Epoxidharz Rot oder Blau |
| ZSXDF7-Q-80-16-S | Sphäroguss |
DN80(3'') |
16 bar |
Epoxidharz Rot oder Blau |
| ZSXDF7-Q-100-16-S | Sphäroguss |
DN100 (4'') |
16 bar |
Epoxidharz Rot oder Blau |
| ZSXDF7-Q-125-16-S | Sphäroguss |
DN125(5'') |
16 bar |
Epoxidharz Rot oder Blau |
| ZSXDF7-Q-150-16-S | Sphäroguss |
DN150 (6'') |
16 bar |
Epoxidharz Rot oder Blau |
FAQ
F: Was ist eine Wafer-Absperrklappe?
Eine Wafer-Absperrklappe ist eine Art Vierteldrehventil, das zur Regulierung oder Isolierung des Durchflusses in Rohrleitungen verwendet wird. Es verfügt über eine auf einer rotierenden Welle montierte Scheibe, die sich zum Öffnen oder Schließen um 90 Grad dreht. Das „Wafer“-Design bedeutet, dass es mithilfe von Schrauben zwischen zwei Rohrflanschen befestigt wird, ohne dass Flanschlöcher am Ventilkörper erforderlich sind.
F2: Wofür werden Wafer-Absperrklappen verwendet?
Sie werden häufig in den Bereichen Wasserversorgung, HVAC, chemische Verarbeitung, Brandschutz, Lebensmittel und Getränke sowie allgemeine industrielle Rohrleitungssysteme zum Absperren und Drosseln eingesetzt.
F3: Was ist der Unterschied zwischen Absperrklappen vom Zwischenflansch- und vom Laschentyp?
Wafer-Typ: Passt zwischen zwei Flansche und wird mit Durchgangsschrauben-an Ort und Stelle gehalten. Nicht für Dead-{2}}End-Dienste geeignet.
Laschentyp: Verfügt über Gewindeeinsätze (Laschen) für Schrauben, sodass eine Seite der Rohrleitung getrennt werden kann, ohne dass die andere davon beeinträchtigt wird. Kann im Dead--Service verwendet werden (abhängig von der Bewertung).
F4: Welche Druckwerte sind typisch für Zwischenabsperrklappen?
Die meisten Zwischenabsperrklappen sind für die Druckstufen PN10, PN16, Klasse 150 oder gleichwertige Druckstufen ausgelegt. Leistungsstärkere-Designs können höheren Belastungen standhalten.
F6: Können Zwischenabsperrklappen zur Drosselung verwendet werden?
Ja. Sie eignen sich zur Drosselung und Regulierung des Durchflusses, für eine präzise Steuerung ist jedoch möglicherweise ein Durchgangsventil oder ein Regelventil vorzuziehen.
