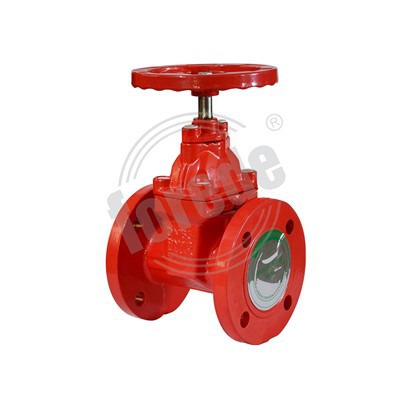

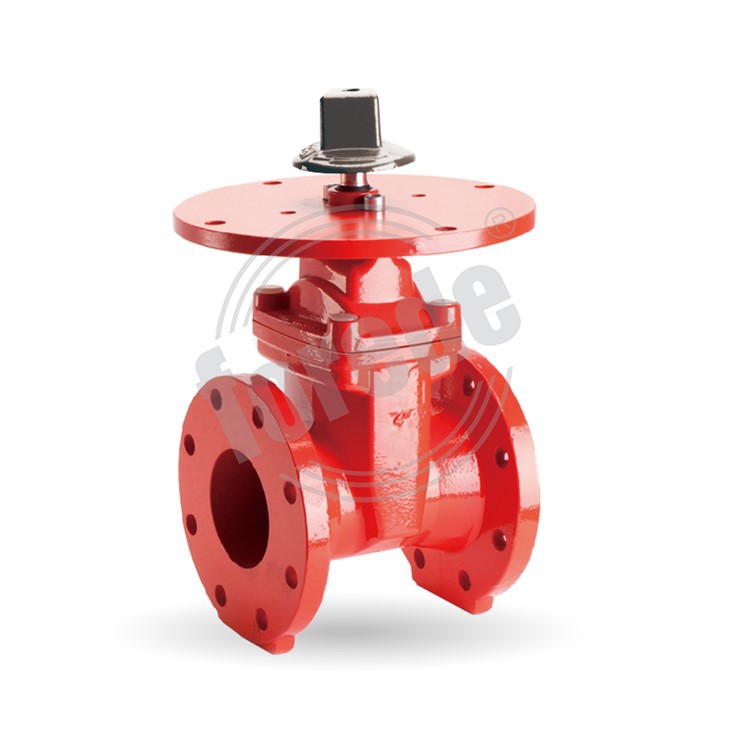

1,6 MPa Flanschendschieber mit nicht steigender Spindel

Produkteinführung:

NRS Water Gate Valve wird auch als rotierender Schaftschieber (auch als Keilschieber mit dunklem Schaft bezeichnet) bezeichnet. Die Ventilschaftmutter wird auf den Schieber gesetzt. Die Drehung des Handrads treibt die Drehung des Ventilschafts an, um den Schieber anzuheben. Üblicherweise befindet sich am unteren Ende des Ventilschafts ein Trapezgewinde. Das Gewinde am unteren Ende des Ventils und die Führungsnut auf der Scheibe drehen den Schieber. Es wird zu einer linearen Bewegung, das heißt, das Betriebsdrehmoment wird in einen Betriebsschub geändert.

Anfrage senden

Beschreibung

Technische Parameter

Produktion

Die Absperrschieber mit nicht steigender Spindel nehmen zum Betrieb wenig Platz ein und Absperrschieber mit steigender Spindel benötigen mehr Platz. Die Konstruktion des nichtsteigenden Ventils ist so ausgelegt, dass die Stange des Absperrschiebers bei größtmöglicher Linksdrehung des Griffs vollständig geöffnet und bei größtmöglicher Rechtsdrehung des Griffs vollständig geschlossen ist.In beiden Fällen ist der Griff bündig mit dem Rohr, da der Mechanismus im Rohr das Ventil öffnet und schließt, ohne den Schaft anzuheben. Ein weiterer Vorteil des Absperrschiebers mit nicht steigender Spindel besteht darin, dass er sich leichter mit einem Vorhängeschloss abschließen lässt. Absperrschieber mit nicht steigender Spindel werden normalerweise nur für saubere Flüssigkeiten und Gase verwendet.

Spezifikation

Modell	Zoll	mm	Verbindung	Ventiltyp	Arbeitsdruck	Farbe
Z45-16Q-50	2	50	Flanschende	NRS	1,0/1,6 MPa	Rot blau
Z45-16Q-65	2.5	65	Flanschende	NRS	1,0/1,6 MPa	Rot blau
Z45-16Q-80	3	80	Flanschende	NRS	1,0/1,6 MPa	Rot blau
Z45-16Q-100	4	100	Flanschende	NRS	1,0/1,6 MPa	Rot blau
Z45-16Q-125	5	125	Flanschende	NRS	1,0/1,6 MPa	Rot blau
Z45-16Q-150	6	150	Flanschende	NRS	1,0/1,6 MPa	Rot blau
Z45-16Q-200	8	200	Flanschende	NRS	1,0/1,6 MPa	Rot blau
Z45-16Q-250	10	250	Flanschende	NRS	1,0/1,6 MPa	Rot blau
Z45-16Q-300	12	300	Flanschende	NRS	1,0/1,6 MPa	Rot blau
Z45-16Q-350	14	350	Flanschende	NRS	1,0/1,6 MPa	Rot blau

FAQ:

Q.Was sind Ihre Zahlungsbedingungen?

A: Wir akzeptieren T/T, L/C, Western Union, Paypal usw.

F: Was können Sie bei uns kaufen?

Sprinkleranlage, Schaumsystem, Feuermonitor, Feuerdüse, Feuerventile, Hydranten

F: Wird die Probe kostenlos zur Verfügung gestellt?

Einige kleine Produkte wie z. B. Zierabdeckungen für Sprinkler können kostenlos zur Verfügung gestellt werden, aber der Käufer muss für den Versand aufkommen. Andere Produkte müssen entsprechend der spezifischen Situation bestätigt werden.

F: Wie verschicke ich die Proben?

Kleine Proben werden normalerweise per Express (DHL, UPS, FEDEX, TNT) verschickt. Wenn der Käufer andere Meinungen hat, können beide Parteien miteinander diskutieren.

Q: Was ist Ihre Bedingung und Zahlung?

Zahlung<=5000USD, 100% in advance. Payment>=5000USD, 30 Prozent T/T im Voraus, Restbetrag vor Versand.

Beliebte label: 1,6 MPa Flanschendschieber mit nicht steigender Spindel, China, Hersteller, Lieferanten, Großhandel, Preis

 Flanschende: ANSI150LB/GB-Standard/BS-Standard;

 Schaftmaterial: Edelstahl 2CR13;

 Haubenmaterial: Sphäroguss, QT450;

 Gehäusematerial: Sphäroguss, QT450;

 Dichtungsmaterial: Sphäroguss, QT450, DURCH NBR BESCHICHTET;

 Oberflächenveredelung: Epoxy Rot oder Blau.
