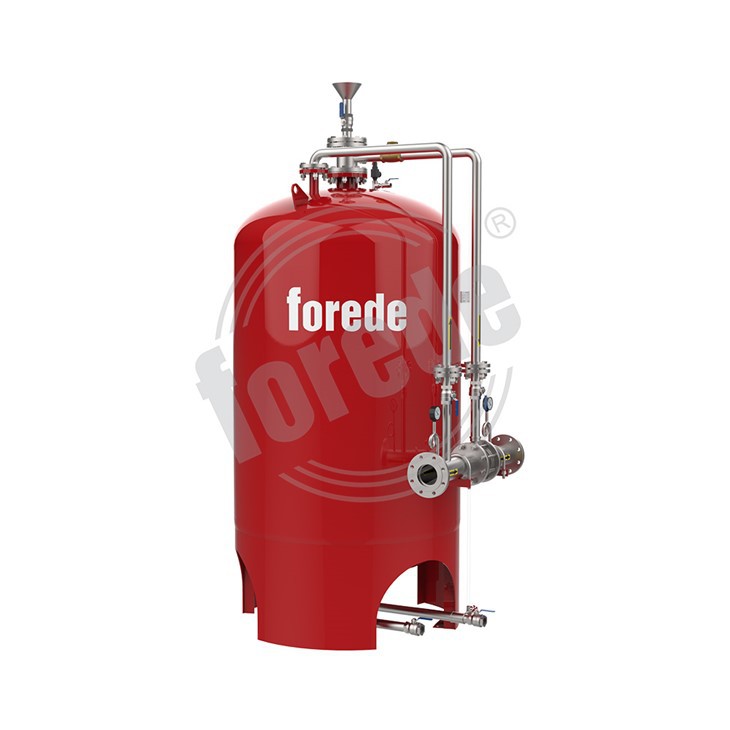

FOREDE Der Schaumblasentank besteht hauptsächlich aus einem Schaumflüssigkeitsdruckspeichertank mit einer Kapsel und einem PHY-Druckproportionalmischer, der nach dem Venturi-Prinzip hergestellt wird. Wenn das Wasser im Systemrohrnetz durch die Dekompressionsöffnungsplatte des Proportionalmischers fließt, bildet sich vorher und nachher eine Druckdifferenz. Ein Teil des Wassers mit hohem Druck (3% oder 6%) tritt durch das Einlassrohr des Schaumblasentanks in den Tank ein, drückt die Kapsel zusammen und drückt die Schaumflüssigkeit in der Kapsel durch das Auslassrohr des Schaumblasentanks auf den niedrigen Druck des Proportionalmischers. Es wird mit Wasser gemischt, um eine Schaummischflüssigkeit zu bilden, und die gebildete Schaummischflüssigkeit wird an die Schaumerzeugungsanlage (mittlere, niedrige, hohe Mehrfachschaumgeneratoren, Schaumpistolen, Schaumkanonen usw.) abgegeben und mit Luft gemischt, um zu erzeugen Schaum. Feuer löschen. Ein Teil des Wassers fließt durch das&"Wassereinlassventil GG"; Die Rohrleitung tritt in den Wasserhohlraum des Speichertanks ein und drückt die Kapsel zusammen. Aufgrund des geringen Druckunterschieds vor und nach der Düse wird die Schaumflüssigkeit in der Kapsel durch das Saugrohr herausgedrückt und mit Wasser gemischt, um einen Schaummischflüssigkeitsstrom zu bilden, der von einem Luftschaumgenerator oder einem anderen Gerät gesprüht wird Schaum für die Brandbekämpfung.
Spezifikation
Modell | DN | L | L1 | L2 | H | H1 | B | B1 | Einlass& Auslass |
PHYML-300 | 600 | 800 | 380 | 820 | 1700 | 950 | 800 | 520 | DN65 |
PHYML-500 | 700 | 900 | 380 | 820 | 1950 | 950 | 900 | 570 | DN65 |
PHYML-600 | 700 | 900 | 380 | 820 | 2200 | 950 | 900 | 570 | DN65 |
PHYML-800 | 900 | 1100 | 380 | 820 | 1900 | 950 | 1100 | 680 | DN65 |
PHYML-1000 | 1100 | 1300 | 380 | 900 | 2000 | 950 | 1450 | 800 | DN100 |
PHYML-1200 | 1100 | 1300 | 380 | 900 | 1850 | 950 | 1450 | 800 | DN100 |
PHYML-1500 | 1200 | 1400 | 380 | 900 | 2100 | 950 | 1450 | 680 | DN100 |
PHYML-2000 | 1400 | 1600 | 380 | 900 | 2150 | 950 | 2000 | 930 | DN150 |
PHYML-3000 | 1600 | 1800 | 380 | 900 | 2200 | 950 | 2150 | 1060 | DN150 |
* Andere vertikale Schaumblasentankgrößen können ebenfalls angepasst werden. Kontaktieren Sie uns einfach für weitere Informationen.
Modell | Kapazität (Liter) | Fließrate | Durchflussbereich | Bewertet W.Pressure | W.Druckbereich (Balken) | Mischverhältnis |
PHYML-200 | 200 | 24 | 4 - 24 | 16 | 6 - 16 | 3% oder 6% |
PHYML-300 | 300 | |||||
PHYML-500 | 500 | |||||
PHYML-600 | 600 | |||||
PHYML-800 | 800 | 32 | 8 - 32 | |||
PHYML-1000 | 1000 | |||||
PHYML-1200 | 1200 | |||||
PHYML-1500 | 1500 | |||||
PHYML-2000 | 2000 | |||||
PHYML-2500 | 2500 | 48 | 12 - 48 | |||
PHYML-3000 | 3000 |
* Andere Durchflussraten verfügbar, kontaktieren Sie uns für weitere Informationen.
Beliebte label: vertikaler Schaumtank, China, Hersteller, Lieferanten, Großhandel, Preis
- Hergestellt nach Wahl des Kunden GG
- Auslegungsdruck 12,1 bar (175 psi)
- Blase in polyesterverstärkten Hypalon-Neopren-Polymeren
- Blasentanks sind überdimensioniert, um eine konzentrierte Wärmeausdehnung des Konzentrats zu ermöglichen (Volumenexpansionszugabe)
- Typenschild aus korrosionsbeständigem Material
- Maschine Argon-Lichtbogen geschweißte Umfangs- und Längsnähte für maximale Qualität und Haltbarkeit
- Geschweißte Hebeösen für einfache Handhabung
- Überdruckventil auf der Wasserseite
-OEM funktionsfähig
