Produktbeschreibung

Überblick

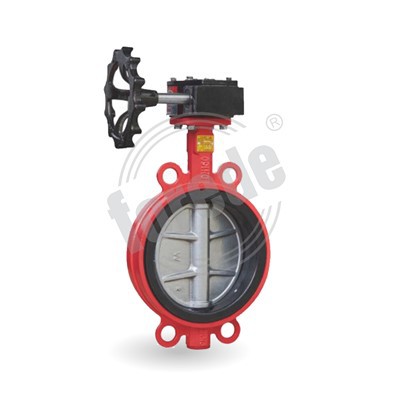

Schneckengetriebe-Absperrklappe besteht aus:

Körpertyp: Wafer- passt zwischen zwei Flansche in der Rohrleitung und wird durch Schrauben an Ort und Stelle gehalten. Es ist kompakt, leicht und ideal für Installationen mit begrenztem Platz-.

Scheibe:Das rotierende Element, das den Strömungsweg öffnet oder schließt.

Sitz:Bietet eine dichte Abdichtung, wenn das Ventil geschlossen ist.

Vorbau (Schaft):Verbindet die Scheibe mit dem Aktuator.

Schneckengetriebeantrieb:Ein per Handrad-betriebenes Getriebe, das einen Schnecken--und-Zahnradmechanismus verwendet, um das Drehmoment zu reduzieren und eine präzise Steuerung zu ermöglichen.

Merkmale

Produktname: Schneckengetriebe-Wafer-Absperrklappe
Material: Sphäroguss
Arbeitsdruck: 1,6 MPa
Oberflächenveredelung: Epoxidrot oder Blau

Produktparameter

forede® Schneckengetriebe-Wafer-Absperrklappe mit unterschiedlicher Größe und Standard für Option:

Modell	Material	Größe	Arbeitsdruck	Oberflächenveredelung
ZSXDF7-Q-50-16	Sphäroguss	DN50(2'')	16 bar	Epoxidharz Rot oder Blau
ZSXDF7-Q-65-16	Sphäroguss	DN65 (2,5'')	16 bar	Epoxidharz Rot oder Blau
ZSXDF7-Q-80-16	Sphäroguss	DN80(3'')	16 bar	Epoxidharz Rot oder Blau
ZSXDF7-Q-100-16	Sphäroguss	DN100 (4'')	16 bar	Epoxidharz Rot oder Blau
ZSXDF7-Q-125-16	Sphäroguss	DN125(5'')	16 bar	Epoxidharz Rot oder Blau
ZSXDF7-Q-150-16	Sphäroguss	DN150 (6'')	16 bar	Epoxidharz Rot oder Blau

FAQ

F: Wie installiert man eine Wafer-Absperrklappe?

Richten Sie die Flansche aus und setzen Sie das Ventil dazwischen ein.

Stellen Sie sicher, dass der Ventilteller leicht geöffnet ist, um Schäden während der Installation zu vermeiden.

Ziehen Sie die Schrauben gleichmäßig über Kreuz an.

Überprüfen Sie nach der Installation, ob sich die Scheibe frei bewegen lässt.

F: Kann es in jede Richtung installiert werden?
Ja, Wafer-Absperrklappen können normalerweise sowohl in horizontalen als auch in vertikalen Rohrleitungen installiert werden. Stellen Sie jedoch sicher, dass der Getriebeantrieb zugänglich ist.

F: Welche Wartung ist erforderlich?

Regelmäßige Überprüfung des Sitzes und der Scheibe auf Verschleiß oder Ablagerungen

Überprüfen Sie die Schmierung des Schneckengetriebes

Schrauben und Befestigungselemente bei Bedarf nachziehen

F: Warum ein Schneckengetriebe anstelle eines Hebels verwenden?
Der Schneckengetriebebetrieb ist ideal für:

Größere Ventilgrößen

Systeme mit höherem Druck

Situationen, die eine feine Flusskontrolle oder Sperrfähigkeit erfordern

F: Was soll ich tun, wenn das Ventil schwer zu bedienen ist?

Ablagerungen oder Ablagerungen rund um die Scheibe

Beschädigter Sitz

Mangelnde Schmierung im Schneckengetriebe
